更多>>FKT38系列應用于RTC時間功能的實現
來源：http://www.southsidecondovip.com 作者：帝國科技 2022年08月22
福克斯晶振電子，FKT38系列，編碼FKT38EIHD0.032768，石英晶體諧振器，頻率32.768kHz晶振，小體積晶振尺寸3.0x8.0mm，圓柱兩腳插件晶振，頻率容差±20ppm，負載電容12.5pF，主要應用于RTC時間功能的實現，即任何具備時間顯示的電子產品，如鐘表、監控、手機等。32.768K晶振具有自然的低振蕩頻率和極低的工作功率要求。
FKT38系列應用于RTC時間功能的實現,FKT38EIHD0.032768,石英晶體諧振器
FKT38系列應用于RTC時間功能的實現,FKT38EIHD0.032768,石英晶體諧振器
.JPG)
.JPG)
FKT38系列應用于RTC時間功能的實現,FKT38EIHD0.032768,石英晶體諧振器
FKT38系列應用于RTC時間功能的實現,FKT38EIHD0.032768,石英晶體諧振器
| Manufacturer Part Number原廠編碼 | 福克斯晶振 | Series型號 | Type 系列 | Frequency |
| FX135A-327 | Fox Crystal | FX135A | kHz Crystal (Tuning Fork) | 32.768kHz |
| FX135A-327 | Fox Crystal | FX135A | kHz Crystal (Tuning Fork) | 32.768kHz |
| FX135A-327 | Fox Crystal | FX135A | kHz Crystal (Tuning Fork) | 32.768kHz |
| FSRLF327 | Fox Crystal | FSRLF | kHz Crystal (Tuning Fork) | 32.768kHz |
| FSRLF327 | Fox Crystal | FSRLF | kHz Crystal (Tuning Fork) | 32.768k |
| FSRLF327 | Fox Crystal | FSRLF | kHz Crystal (Tuning Fork) | 32.768kHz |
| FSXLF327 | Fox Crystal | FSXLF | kHz Crystal (Tuning Fork) | 32.768kHz |
| FSXLF327 | Fox Crystal | FSXLF | kHz Crystal (Tuning Fork) | 32.768kHz |
| FSXLF327 | Fox Crystal | FSXLF | kHz Crystal (Tuning Fork) | 32.768kHz |
| FOXSLF/080-20 | Fox Crystal | HC49SLF | MHz Crystal | 8MHz |
| FSMLF327 | Fox Crystal | FSMLF | kHz Crystal (Tuning Fork) | 32.768kHz |
| FSMLF327 | Fox Crystal | FSMLF | kHz Crystal (Tuning Fork) | 32.768kHz |
| FSMLF327 | Fox Crystal | FSMLF | kHz Crystal (Tuning Fork) | 32.768kHz |
| FQ7050B-8.000 | Fox Crystal | C7BQ | MHz Crystal | 8MHz |
| FQ7050B-8.000 | Fox Crystal | C7BQ | MHz Crystal | 8MHz |
| FQ7050B-8.000 | Fox Crystal | C7BQ | MHz Crystal | 8MHz |
| FOXSDLF/080-20 | Fox Crystal | HC49SDLF | MHz Crystal | 8MHz |
| FOXSDLF/080-20 | Fox Crystal | HC49SDLF | MHz Crystal | 8MHz |
| FOXSDLF/080-20 | Fox Crystal | HC49SDLF | MHz Crystal | 8MHz |
| FOXSDLF/080R-20/TR | Fox Crystal | HC49SDLF | MHz Crystal | 8MHz |
| FOXSDLF/080R-20/TR | Fox Crystal | HC49SDLF | MHz Crystal | 8MHz |
| FOXSDLF/080R-20/TR | Fox Crystal | HC49SDLF | MHz Crystal | 8MHz |
| FOXLF080-20 | Fox Crystal | HC49ULF | MHz Crystal | 8MHz |
| NC38LF-327 | Fox Crystal | NC38LF | kHz Crystal (Tuning Fork) | 32.768kHz |
| NC26LF-327 | Fox Crystal | NC26LF | kHz Crystal (Tuning Fork) | 32.768kHz |
| FSRLF327-6 | Fox Crystal | FSRLF | kHz Crystal (Tuning Fork) | 32.768kHz |
| FSRLF327-6 | Fox Crystal | FSRLF | kHz Crystal (Tuning Fork) | 32.768kHz |
| FSRLF327-6 | Fox Crystal | FSRLF | kHz Crystal (Tuning Fork) | 32.768kHz |
| FX122-327 | Fox Crystal | FX122 | kHz Crystal (Tuning Fork) | 32.768kHz |
| FX122-327 | Fox Crystal | FX122 | kHz Crystal (Tuning Fork) | 32.768kHz |
| FX122-327 | Fox Crystal | FX122 | kHz Crystal (Tuning Fork) | 32.768kHz |
| FOXSLF/080 | Fox Crystal | HC49SLF | MHz Crystal | 8MHz |
| FQ7050BR-8.000 | Fox Crystal | C7BQ | MHz Crystal | 8MHz |
| FQ7050BR-8.000 | Fox Crystal | C7BQ | MHz Crystal | 8MHz |
| FQ7050BR-8.000 | Fox Crystal | C7BQ | MHz Crystal | 8MHz |
| FPXLF080 | Fox Crystal | FPXLF | MHz Crystal | 8MHz |
| FPXLF080-20 | Fox Crystal | FPXLF | MHz Crystal | 8MHz |
石英晶體單元搬運注意事項：
1.安裝注意事項
展平引線
(1)如果伸直導線或移除晶體單元，不要過度拉動導線。過度用力可能會使玻璃破裂并降低真空度。這可能最終導致特性的惡化，也可能破壞晶體芯片
(2)握住，從上下兩側按壓彎曲部分，使引線變直鉛芯底部緊密

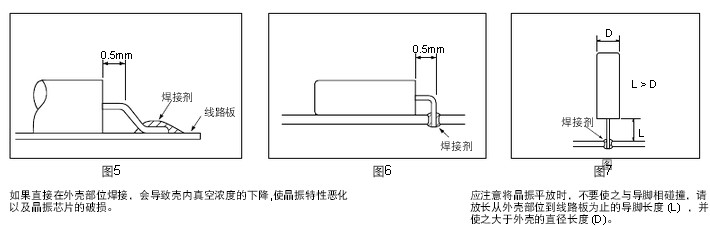

彎曲導線 (1)彎曲引線，以便在彎曲后焊接晶體單元時，圓柱晶振，引線保持筆直，距離外殼0.5毫米以上。否則，玻璃可能會破裂 (2)在焊接后彎曲引線時，一定要留出大于2.0毫米的長度
直接焊接到外殼上會降低真空度，并可能導致特性惡化，還可能損壞晶體芯片。 使從外殼到印刷電路板的長度(L)大于外殼直徑(D ),以便在晶體單元翻倒時不會拉動引線。
2.焊接 焊接位置必須在距離玻璃密封1.0毫米以上的引線處。高溫下過長的加熱時間可能導致特性惡化，并可能破壞晶體單元。如果晶體單元不可避免地被加熱，在300℃或更低的溫度下加熱引線部分5秒或更短時間 請確保箱子溫度低于150℃。
3.清潔 由于音叉晶體單元使用小而薄的晶體芯片，并且頻率接近超聲波清洗器的頻率，所以晶體芯片可能容易斷裂。因此，不要進行超聲波清洗。
直接焊接到外殼上會降低真空度，并可能導致特性惡化，還可能損壞晶體芯片。 使從外殼到印刷電路板的長度(L)大于外殼直徑(D ),以便在晶體單元翻倒時不會拉動引線。
2.焊接 焊接位置必須在距離玻璃密封1.0毫米以上的引線處。高溫下過長的加熱時間可能導致特性惡化，并可能破壞晶體單元。如果晶體單元不可避免地被加熱，在300℃或更低的溫度下加熱引線部分5秒或更短時間 請確保箱子溫度低于150℃。
3.清潔 由于音叉晶體單元使用小而薄的晶體芯片，并且頻率接近超聲波清洗器的頻率，所以晶體芯片可能容易斷裂。因此，不要進行超聲波清洗。
