規格型號：26213116
頻率：8~52MHZ

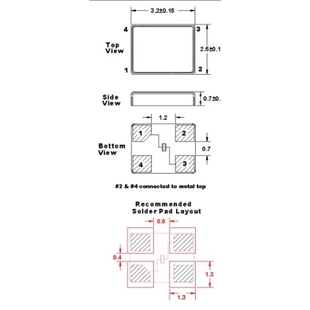

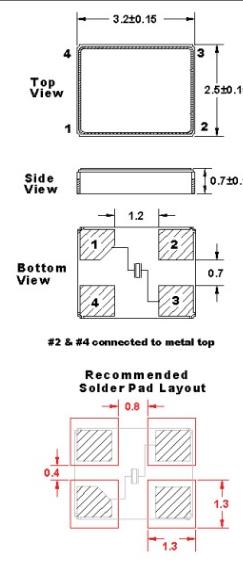

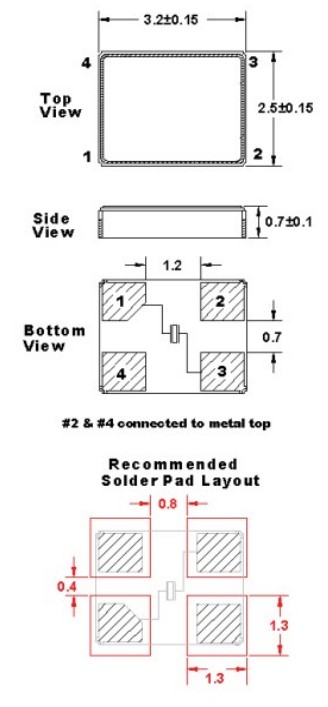

尺寸：3.2*2.5mm
PDF
產品描述：FOX晶振,C3BA晶振,FC3BABCVI40.0晶振,FOX晶振公司自成立以來，F(xiàn)oxElectronics一直是全球領先的頻率控制解決方案供應商，擁有業內最廣泛的先進頻率控制產品，適合的應用從無線通信、計算機到儀器、航空航天等。該公司是...

FOX晶振,C3BA晶振,FC3BABCVI40.0晶振,FOX晶振公司自成立以來，F(xiàn)ox Electronics 一直是全球領先的頻率控制解決方案供應商，擁有業內最廣泛的先進頻率控制產品，適合的應用從無線通信、計算機到儀器、航空航天等。該公司是鍛造工藝突破方面的先驅，并因此而聞名，這一技術改變了頻率控制行業的面貌。最近，該公司推出革命性的 XpressO 系列可配置振蕩器，為購買者和設計人員帶來了全新水平的交付靈活性，縮短了提前期并降低了成本.且完全不會折損最高的電氣性能水平。Fox Electronics晶振主要生產石英晶體振蕩器，貼片晶振，有源晶振，溫補晶振等產品，所生產的產品受到各行各業的應用范圍內，以技術占領市場，以質量贏得客戶.

每個好的企業都有一個好的生產理念：質量和客戶服務是FOX晶振集團成功的基石,我們的目標是始終如一地滿足客戶的期望.我們不斷的投資以確保我們的石英晶振客戶在我們的業務中達到最高的標準,并且定期的歡迎客戶和其他的審計.我們的質量管理體系不斷發展,以滿足電子行業不斷變化的需求.質量是FOX晶振集團成功的基石,為我們的石英水晶,石英晶體振蕩器,貼片晶振等頻率控制產品提供了一個全面的質量解決方案.我們的質量管理體系建立了合理的理念,以確保公司及其員工遵循文件編制的程序,并通過提供高質量的產品和服務來維護客戶的滿意.FOX晶振,C3BA晶振,FC3BABCVI40.0晶振

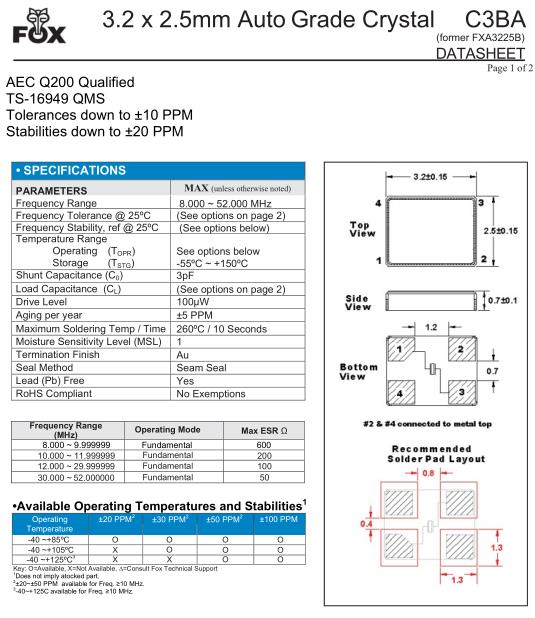

FOX晶振規格	單位	C3BA晶振頻率范圍		石英晶振基本條件
標準頻率	f_nom	8~52MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +150°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://www.southsidecondovip.com/
頻率溫度特征	f_tem	請參閱頁面上的選項	超出標準的規格請聯系我們.
負載電容	CL	3pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。FOX晶振,C3BA晶振,FC3BABCVI40.0晶振.
