規格型號：98037833
頻率：12~48MHZ

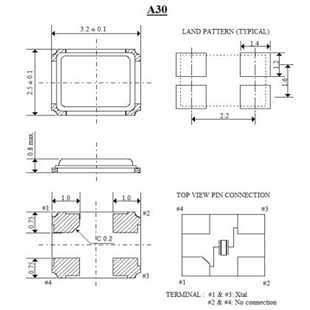

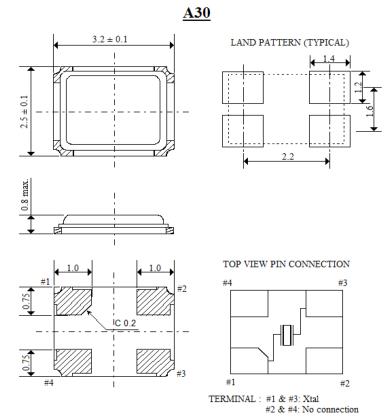

尺寸：3.2*2.5mm
PDF
產品描述：ITTI晶振,A30晶振,A30100-16.9344-8晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端...

ITTI晶振,A30晶振,A30100-16.9344-8晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
TTI抱著簡單而創新的宗旨，為各客戶提供優質，經濟的石英電子，更希望成為各位客戶之長遠合作伙伴; 擁有全面，先進之石英晶體，包括，晶體濾波器(Crystal Filter)、陶瓷諧振器(Ceramic Resonator) 與及其他最先進之晶體振蕩器(Crystal Oscillator)…。等產品。我們擁有可媲美世界一級水平之能力及資源。
ITTI是一間總部設于美國的跨國公司，同時亦承諾為客戶提供優質的服務。由于客戶已經不斷將他們的企業計劃轉移至亞洲地區，有見及此，管理層決定于2000年在香港設立地區總部，并引領專業的團體在管理、工程、營銷和銷售提供更好的服務給客戶。
ITTI 晶振總部位于美國,是一家跨國公司,于2000年在香港設立地區總部,專為生產ITTI貼片晶振,石英晶體振蕩器,陶瓷諧振器等產品.美國ITTI晶振通過自身獨特的生產和高端測試儀器,制造出來的晶振產品有保障,品質優異,并且因其銷量大漲,使得其在業界名氣大漲,同時,得到廣大知名企業的認可。ITTI晶振,A30晶振,A30100-16.9344-8晶振.

Specification	A30
Frequency Range	24.0 to 48.0MHz
Mode of Oscillation	Fundamental
Temperature Stability	±100 to ±120ppm
Operating Temperature Range	-20°C to +70°C / -30°C to +85°C
Load Capacitance	8 to 20pF / Series
Storage Temperature Range	-40°C to +85°C
ESR	* See Table Below
Drive Level	100μW Max.
Aging	±2ppm/year Max.

Oscillation Mode	Frequency Range(MHz)	ESR (Ohm)
Fundamental	12.0 to 12.99	100 Max.
	13.0 to 19.99	80 Max.
	20.0 to 50.0	50 Max.

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.ITTI晶振,A30晶振,A30100-16.9344-8晶振.
