規格型號：39324906
頻率：10~52MHZ

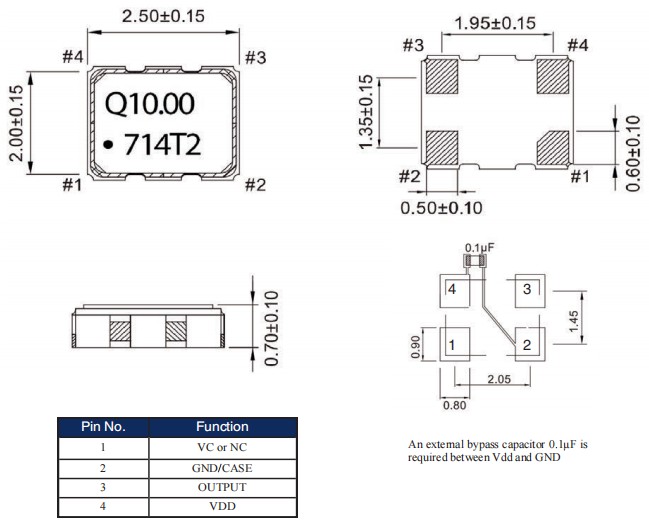

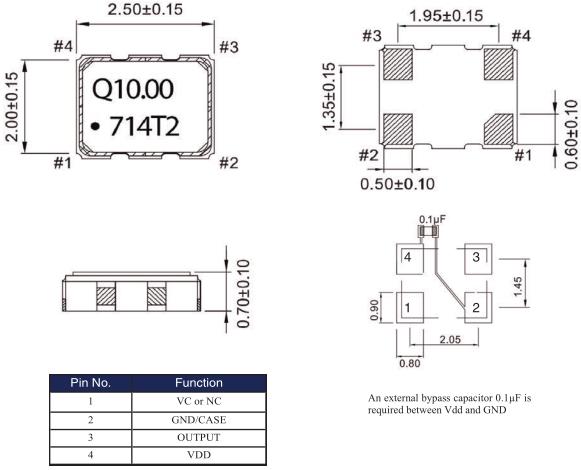

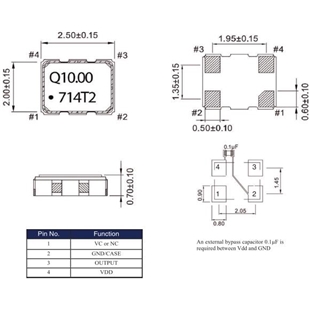

尺寸：2.5*2.0mm
PDF
產品描述：Q-Tech晶振,QTCT220晶振,QTCT2203S1T-10.000000晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15A以下...

Q-Tech晶振,QTCT220晶振,QTCT2203S1T-10.000000晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要..

Q-Tech Corporation成立于1972年，旨在為要求苛刻的應用的公司提供最先進的晶振時鐘振蕩器和頻率控制解決方案。公司的理念是，采用先進的振蕩器技術制造的產品，致力于質量，準時交貨和客戶服務，將為我們的客戶及其需求帶來巨大的利益。

Q-Tech在美國加利福尼亞州卡爾弗城的35,000平方英尺的工廠內運營，通過了AS9100和ISO 9001質量管理體系認證。公司在北美，歐洲和亞洲均設有銷售部門，業務遍及全球。Q-Tech以其在體聲波（BAW）和表面聲波（SAW）器件方面的尖端設計和制造能力而聞名。它不斷致力于研究和開發關鍵頻率控制技術，從而改進了更高頻率，小型化，低成本和新設計的領域。
Q-TECH研發和生產的先進振蕩器主要用于高可靠性軍事,航空航天,鉆井設備和太空應用。Q-TECH的產品不僅包含標準時鐘振蕩器,也有高穩定性的恒溫晶振OCXO, TCXO溫補晶振等產品,Q-TECH晶振生產出來的產品質量有保障,價格低廉,在市場上有很大優勢.Q-Tech晶振,QTCT220晶振,QTCT2203S1T-10.000000晶振.

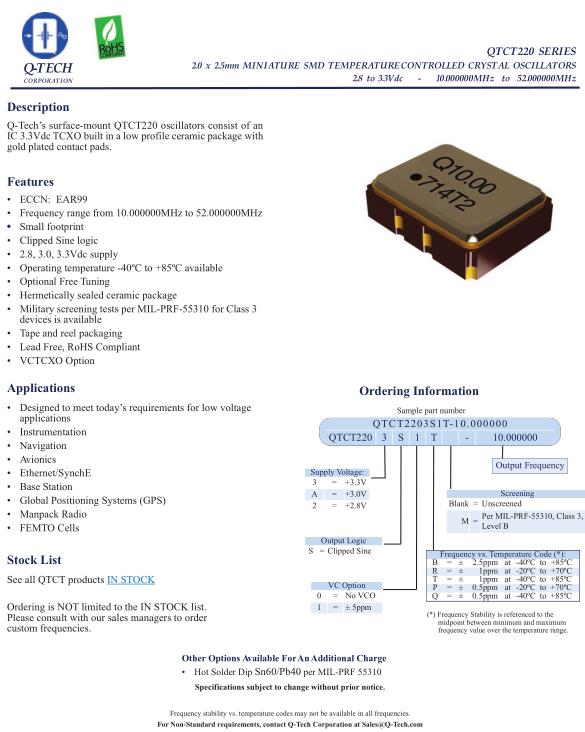

Parameters	QTCT220
Output frequency range (Fo)	10.000000MHz — 52.000000MHz
Logic	Clipped Sine
Supply voltage (Vdd)	2.8, 3.0, 3.3Vdc ± 5%
Supply current (Idd)	1.5 mA max. - 10MHz ~ ≤ 26MHz 2.5 mA max. - 26MHz ~ ≤ 52MHz
VCO?Option (Tuning Range)	See Part Number on Page 1
Operating temperature (Topr)	See Part Number on Page 1
Storage temperature (Tsto)	-40ºC to +85ºC
Start-up time (Tstup)	2ms max.
Output Level	Vop-p = 0.8V
Output Load	10k \|\| 10pF
Control Voltage to reach Pull Range (Note 1)	0.5V min. 2.5V max.
Pulling Range (Note 1)	±5 ppm min.
Control Voltage Impedance (Note 1)	500kΩ min.
Phase Noise typ. at 19.2MHz
100Hz	-115 dBc/Hz
1kHz	-135 dBc/Hz
10kHz	-148 dBc/Hz
Frequency Tolerance (Ftol) at 25ºC (Note 2)	±2.0ppm max.
Power Supply Stability ±5% (Fpwr)	±0.2ppm max.
Load Stability ±10% (Fload)	±0.2ppm max.
Aging	±1.0ppm max. 1st year

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Q-Tech晶振,QTCT220晶振,QTCT2203S1T-10.000000晶振.
