規格型號：77055595
頻率：32.768KHZ

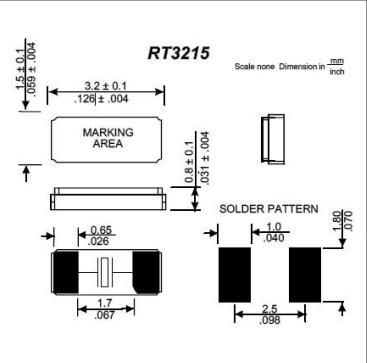

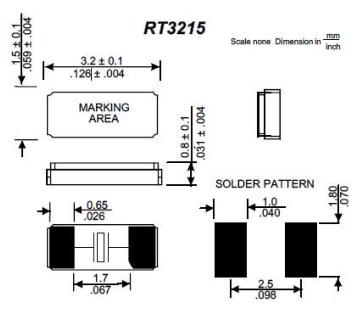

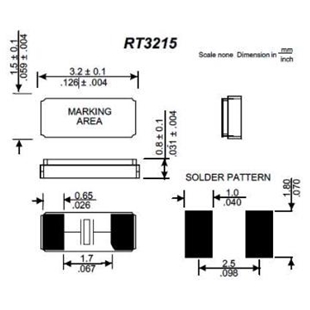

尺寸：3.2*1.5mm
PDF
產品描述：Raltron晶振,RT3215晶振,RT3215-32.768-12.5-20-TR晶振,Raltron晶振成立于邁阿密，在1983年，Raltron電子公司已經發展成為其中之一公認的經驗豐富的頻率管理產品制造商在世界各地。從簡單音叉晶體到高穩定性控制石英晶...

Raltron晶振,RT3215晶振,RT3215-32.768-12.5-20-TR晶振,Raltron晶振成立于邁阿密，在1983年，Raltron電子公司已經發展成為其中之一公認的經驗豐富的頻率管理產品制造商在世界各地。從簡單音叉晶體到高穩定性控制石英晶體振蕩器，Raltron提供最多全行業的頻率管理設備。

公司對研發的承諾使得不斷創造領先邊緣晶體和振蕩器器件和技術多年。今天，拉爾特龍?zhí)峁└咝阅茴l率控制解決方案滿足和超越客戶的期望價格，質量，應用工程和客戶支持。
為了滿足快速增長的無線應用市場的需求，Raltron也將其定位作為一個完整的解決方案供應商，在其晶體和振蕩器中添加SAW器件和LTCC濾波器發行。該公司還為同一市場開發了完整的天線產品系列。
Raltron通過全球獨立銷售網絡為全球客戶提供支持代表以及亞洲的幾個附屬辦事處，戰略地位于主要客戶附近和市場。該公司的產品由幾家大型全球經銷商分銷
目錄房屋以及區域經銷商處理具體的市場。專業向市場供應無源晶振,貼片晶振等產品.Raltron晶振,RT3215晶振,RT3215-32.768-12.5-20-TR晶振.

Raltron晶振規格	單位	RT3215晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	0.5μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±5 × 10^-6 (標準), (±10 × 10^-6 ， ±20 × 10^-6 可用)	+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息, http://www.southsidecondovip.com
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF ,7PF,9PF,12.5PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管進口晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

7-2:PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

熱影響

重復的溫度巨大變化可能會降低受損害的石英耐高溫晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

RALTRON晶振公司集團作為“地球內企業”，在保護地球環境方面發揮著領導作用。我們尊重歷史、文化和傳統的多樣性，并致力于“CSR經營”和“環境經營”。為取得社會的信任，為推動環境負荷最小化，RALTRON晶振集團還開展了各種各樣的活動。

RALTRON晶振集團在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。
Raltron晶振集團運用ISO14001環境管理系統進行環境管理，盡最大可能減小業務活動對環境造成的負擔，并通過業務發展推進環境改善。Raltron晶振,RT3215晶振,RT3215-32.768-12.5-20-TR晶振.
