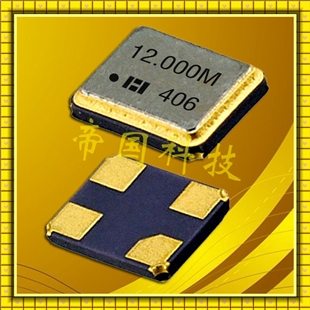

規格型號：37576249
頻率：1MHZ~54MHZ
尺寸：3.2*2.5mm
PDF
產品描述：鴻星電子已經成為全球從事石英頻率控制組件的重要制造商之一，致力于插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與營銷。

進口鴻星振蕩器HXO-S3225,HXO-N,HXO-M,HXO-QS有源晶振, 隨著科技的發展,為滿足各領域的要求,SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

鴻星振蕩器參數	有源晶振條件	HXO-SF			HXO-SD	HXO-SE
頻率范圍 FO		1.544MHz~80MHz
頻率穩定性*	所有條件*	±25ppm, ±50ppm, ±100ppm
工作溫度范圍圓連		-20℃~70℃(-40℃~+85℃option)
儲存溫度范圍最大容許		-55℃~+125℃
電源電壓 VDD		3.3V+/-10%	2.5V+/-10%				1.8V+/-10%
輸出負載HCMOS負荷		15pF Max
電源電流 IDD	1MHz to 9.999MHz	15mA Max		7mA Max			6mA Max
	10MHz to34.999MHz	20mA Max		8mA Max			7mA Max
	35MHz to49.999MHz	35mA Max		20mA Max			15mA Max
輸出對稱性對稱	At 1/2VDD	40/60%(45/55% Option)
上升時間 Tr	10%VDD~90%VDD	4 nS Max		4 nS Max			4 nS Max
下降時間 Tf	90%VDD~10%VDD	4 nS Max		4 nS Max			4 nS Max
輸出電壓 VOHVOL		90% VDD min
		10% VDD max
衰老（第一年）	25℃±3℃	±2ppm Max
啟動時間	Ts	10mS Max
引腳1，三態函數		Pin 1=H or open....Output active at pin 3 Pin 1=L.....high impedance at pin 3

     常溫產品特性有時也稱為室溫產品特性,一般是指產品在環境溫度為25℃,相對濕度為50%左右時所測量出來的電性能參數,主要是頻率,電阻,激勵功率相關性及電容比等指標.
    1.1、常溫下產品的頻率主要是觀察其穩定性與一致性.穩定性是相對于單個產品而言,一方面要求產品在測試儀上重復測試時,頻率變化量要小,好產品頻率變化量可以小于±0.5ppm,與產品頻率高低及TS大小有關,一般情況下,頻率越高變化量越大,TS越大變化量越大,測量指標一般是FL,若是FR則不存在TS的問題；另一方面要求產品在電路中工作時不出現頻率漂移,也就是說產品頻率不要跑到幾百甚至幾千ppm去,一般情況下只有高頻（27M以上）產品才會有這個問題,尤其是3RD產品.如果頻率不穩定,偏移的幅度上百ppm或同時伴有C0偏小現象,應考慮膠點是否松動.
    1.2、對于一條相對成熟的生產線來說,產品在常溫下的頻率穩定性一般不會出現問題,比較常見的是產品的一致性（散差）,尤其是高頻的小公差產品一致性往往不如人意.一致性考慮是多個產品的頻率公差,在測試系統中,觀察FL的正態分布圖可以很直觀的了解產品的一致,也可以使用儀器測試系統中的CPK計算功能,通過CPK來衡量產品的一致性.
