- 規格型號：2078434
- 頻率：1.0~125.0MHZ

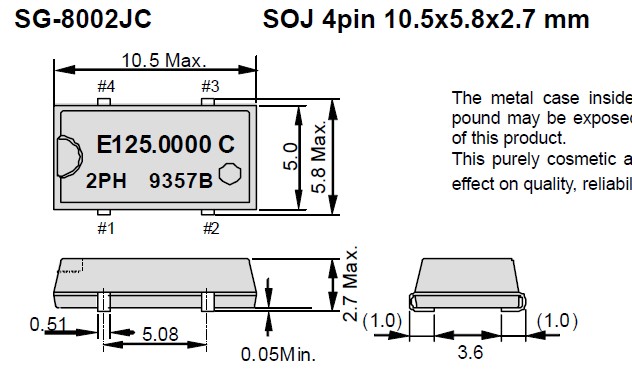

- 尺寸：10.5*5.8mm
- 產品描述：SG-8002JC晶振,愛普生株式會社,可編程晶振料號,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的...
SG-8002JC晶振,愛普生株式會社,可編程晶振料號
航欄(12).jpg)
SG-8002JC晶振,愛普生株式會社,可編程晶振料號,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
| 晶振參數 | 符號 | SG-8002JC |
| 標準頻率 | fo | 1.0MHZ to 125.0MHZ |
| 電源電壓 | Vcc | 4.5V~5.5V |
| 存儲溫度 | T_stg | -55℃ ~ +125℃ |
| 工作溫度 | T_use | -20℃ ~ +70℃/-40℃ ~ +85℃ |
| 頻率穩定度 | F_tol | ±50.0×10-6 Max |
| 輸出禁用電流 | I_dis | 16 mA MAX |
| 待機電流 | I_std | 50 uA MAX |
| 對稱性 | SYM | 40% to 60% |
| 輸出負載 | L_CMOS | 15pF Max |
| 輸出電壓 | VOH | Vcc-0.4V Min |
| VOL | 0.4V Max | |
| 上升/下降時間 | tr/tf | 4 ns Max |
| 啟動時間 | T_str | 10 ms Max |
| 頻率老化 | F_aging | ±5 ×10-6 /years Max |
陶瓷包裝產品
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
（1）陶瓷封裝產品
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
（2）柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞.當晶體產品的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂.當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正.在該密封部分上施加一定壓力,會導致氣密性受到損壞.所以在此處請不要施加壓力.另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上.
安裝示例
(3)DIP 產品
已變形的引腳不能插入板孔中.請勿施加過大壓力,以免引腳變形.
（4）SOJ 產品和SOP 產品
請勿施加過大壓力,以免引腳變形.已變形的引腳焊接時會造成浮起.尤其是SOP產品需要更加小心處理.
.jpg)
愛普生是全球技術領先企業,通過原創的“省、小、精技術”,傾力創建將人、物與信息互聯的新時代.愛普生的主要產品線涵蓋噴墨打印機、數碼打印系統、3LCD投影機以及智能眼鏡、傳感系統和工業機器人,致力于在打印、視覺交流、可穿戴設備、機器人等領域持續創新,超越顧客的期待.
位于日本的精工愛普生公司是愛普生集團的核心企業.愛普生集團在全球設有93家公司,員工近72,000人.愛普生不斷努力減少對環境的影響,為其所在地區的發展做出貢獻,并以此為榮.
